温度調節器 YD-15N型
型番：YD-15N型
Description of item精度がよくコンパクトなデジタル温度調節器
- 電気ヒーター制御用に設計された温度調節器です。
- 温度センサーは白金測温抵抗体とK熱電対に対応しております。（出荷時は白金測温抵抗体の設定ですがパラメーターにて切替可能です。
- 電源はAC90V～240V（50/60Hz）までフリーに使用できます。（出力電圧は電源電圧に依存）
- 漏電ブレーカーを別途ご用意ください。
Case study導入事例
温度調節器
他社のデジタル式温度調節器の在庫がなく困っております。
通常在庫しているYD-15Nを紹介、他社から切り替えて頂きました。
温度調節器
ヒーターを50℃で制御したい。誰でも使いやすい、簡易的なデジタル式の温度調節器はありますか。
簡易的に使用できるYD-15N型と合わせて温度センサーを紹介しました。
温度調節器
デジタル式の温度調節器をできる限り早く設置したいです。
通常在庫品にデジタル式の温度調節器がございます。そちらで対応しました。
温度調節器
現在他メーカーのシリコンベルトヒーターを使用してます。温度調節器は他社製ヒーターと互換性はありますか？
基本的に互換性はあります（ヒーターの仕様や電流値により使用できない場合があります）。
温度調節器
測温抵抗体(Pt100Ω)は持っています。これを用いて使用できる温度調節器はありますか？スペースはあまりありません。
測温抵抗体(Pt100Ω)とK熱電対に対応している温度調節器の中から、コンパクトタイプの温度調節器をご提案しました。
使用例

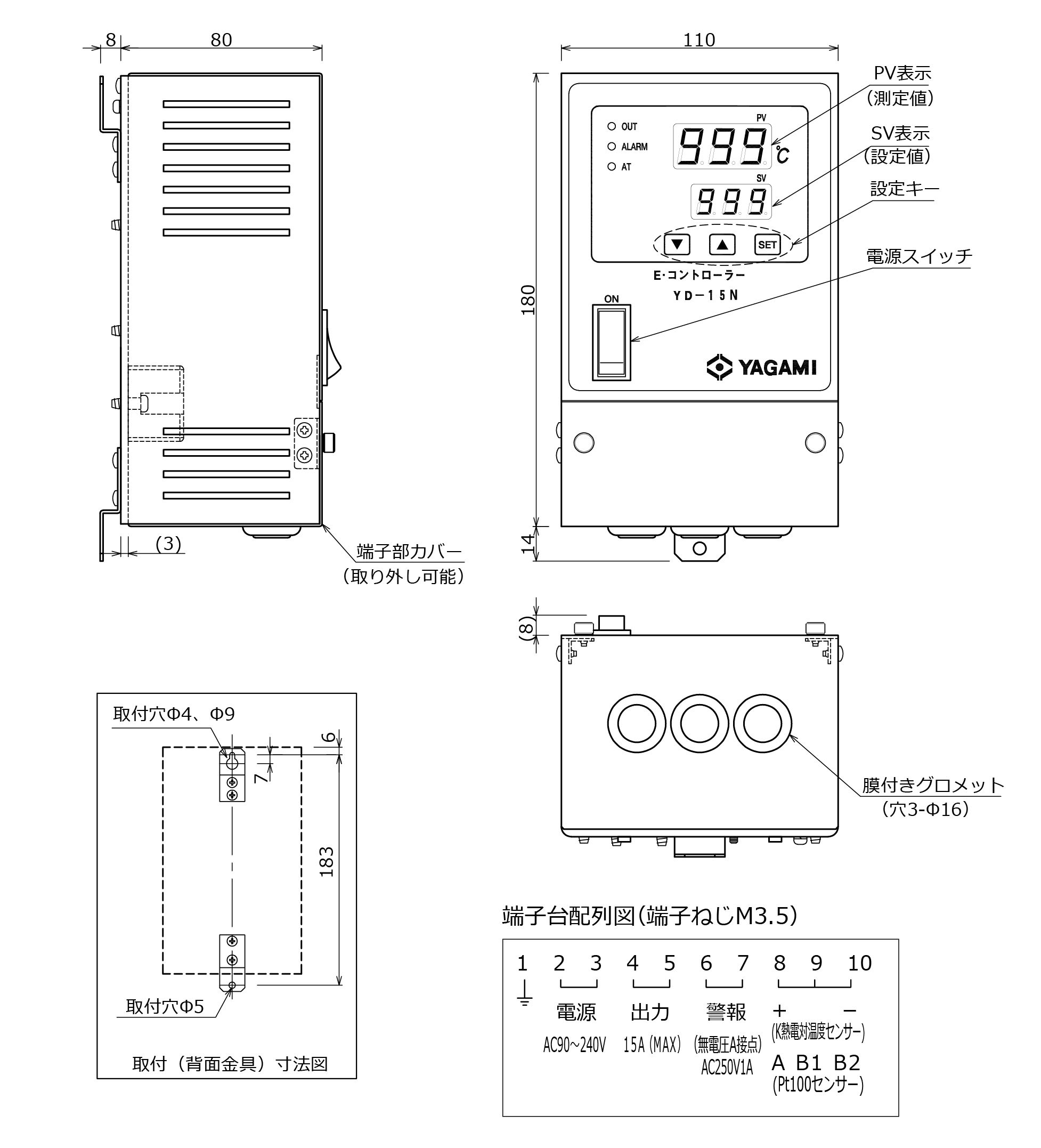

Body drawing本体図面
屋内設置となります。
電源ケーブル類は付属しません。
Product code商品コード
| 商品コード | 型式 | 定格電圧 | 使用周囲条件 | 入出力種類 | 温度仕様 | 制御仕様 | 取付方法 | 重量(本体) (kg) |
|---|---|---|---|---|---|---|---|---|
| 11350-00 | YD-15N | AC90～240V 単相 50/60Hz |
温度：0～40℃ 湿度：35～85％Rh (但し、結露しない事) |
|
|
PID/2位置 (切替による) |
壁掛け (壁掛け用板金付) または 据置き (ゴム足付) |
1.1 |
Related products関連商品
温度センサー
カタログダウンロード
注意点
- 設置環境：
①振動・衝撃のない場所
②水滴・油等の掛からない場所
③粉塵、油煙の少ない場所
④腐食性ガスの無い場所
⑤強い磁界の無い場所
⑥強電回路の近く、誘電障害の大きい所等を避けて、電気的ノイズの影響の少ない場所 - 計器が電源ノイズの影響を受けやすいと思われる場合は、誤作動を防ぐため、ノイズフィルタをご使用ください。
ノイズフィルタを接地されているパネルに取付け、ノイズフィルタ出力と調節計電源端子間は最短で配線してください。
