自己制御型ヒーター CGL型

型番：CGL型

商品説明
使用方法・用途
本体図面
設計電力
商品コード
電気特性について
シリーズラインナップ
関連商品
注意点

Description of item環境温度に応じて発熱量を調整する自己制御型ヒーター

自己制御型ヒーターは、ヒーター自身が出力を変化させるため、オーバーヒートの危険性を抑えることが出来ます。
重ね巻きをすることが出来ます。

カタログDL 無料見積・温めの相談

Series lineupシリーズラインナップ

配管ヒーター　TC型
定格電圧
110・230V
電力
10W/m・16W/m・26W/m　at 5℃
温度範囲
-40～65℃
カタログ
ダウンロード
凍結防止ヒーター YSL型
定格電圧
100・200V
電力
13W/m・23W/m　at 10℃
温度範囲
-40～40℃
カタログ
ダウンロード
トレースヒーター YSH型
定格電圧
100・200V
電力
28W/m・58W/m　at 10℃
温度範囲
-40～120℃
カタログ
ダウンロード
ヒーターケーブル CGH型
定格電圧
230V
電力
45W/m・75W/m　at 10℃
温度範囲
-40～120℃
カタログ
ダウンロード
テープヒーター TTC-OJ型
定格電圧
110・230V
電力
30W/m
温度範囲
-50～145℃
カタログ
ダウンロード
サーモトレース YGP/PFA型
定格電圧
230V
電力
60W/m
温度範囲
-50～150℃
カタログ
ダウンロード

How to use使用方法

自己制御型ヒーターを任意の長さで切断し、ターミネーションセット（別売）で端末絶縁処理をし使用します。
目的の温度にて制御が必要な場合は別途、温度調節器をご用意ください。

Usage主な用途

水道配管、苛性ソーダタンクの凍結防止
冬場の温度低下による配管やタンクの凍結防止

Mounting method取付方法

自己制御型ヒーターを専用の固定テープにて加熱物に固定を行っていきます。

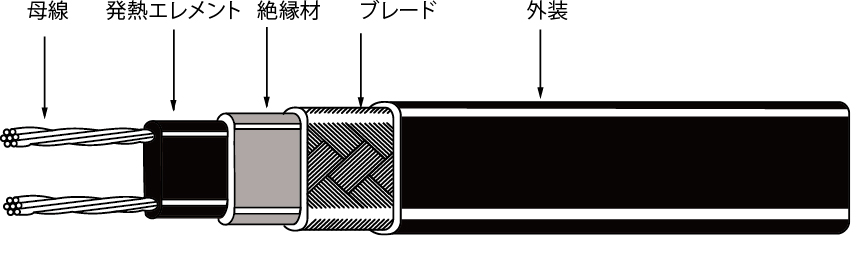

Body drawing本体図面

母線: 2×1.02m㎡
発熱エレメント: 自己制御性発熱体
絶縁材: ポリオレフィン絶縁被覆
ブレード: スズメッキ銅編組
外装: ポリオレフィン編組上被覆

※絶縁材や外装の色は変更になることがございます。

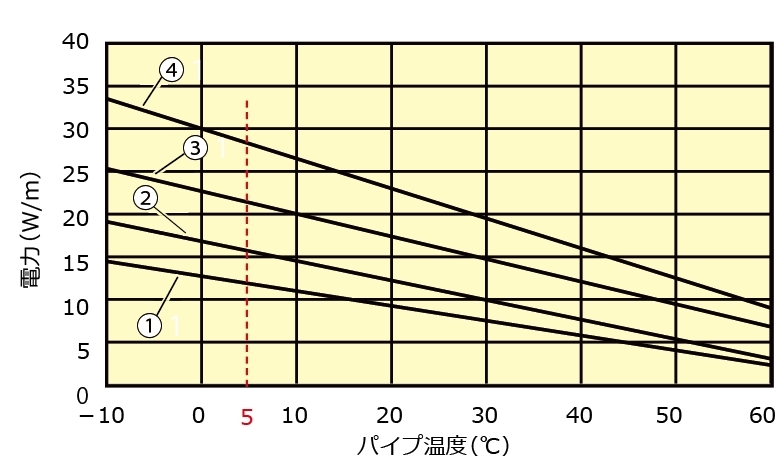

Design power設計電力

パイプ温度5℃時点での電力値は左表下記「商品コード」表参照

①CGL17-2(200V)
②CGL17-2(230V)
③CGL28-2(200V)
④CGL28-2(230V)

Product code商品コード

商品コード	型式	定格電圧(V)	電力※2	使用温度範囲(℃)		材質耐熱温度(℃)	最小曲げ半径(mm)	最大使用長(m)※1	寸法(mm)
商品コード	型式	定格電圧(V)	電力※2	最高温度	最低温度	材質耐熱温度(℃)	最小曲げ半径(mm)	最大使用長(m)※1	幅	厚み
11103-01	CGL17-2	230	17W/m　at 5℃ ②	65	-50	85	25	150	10.5～12.5	4.3～5.0
11104-01	CGL28-2	230	28W/m　at 5℃ ④	65	-50	85	25	100

※1　最大使用長は、スタート温度とブレーカーサイズにより変わります（下記「自己制御型ヒーターの電気特性について」参照）。上記の表はスタート温度10℃ブレーカーサイズ40Aの場合となります。

※2　電力変化は上記グラフ「設計電力」参照。

Characteristic自己制御型ヒーターの電気特性について

自己制御型ヒーターは、電源投入時に、モーターの始動時と同じように突入電流が定格より多く流れます。
漏電遮断器は、下記表よりご選定下さい。
尚、SSRや電磁開閉器等でON/OFF制御される場合も突入電流を考慮の上、ご選定下さい。
特にSSR選定にあたっては、パイプ温度0℃時出力の3倍以上でご選定下さい。

●CGL17-2型(単位/m)

始動温度	230V
始動温度	15A	20A	30A	40A
10℃	106	118	150	150
0℃	102	109	118	150
-10℃	96	111	112	150
-20℃	88	97	106	150

●CGL28-2型(単位/m)

始動温度	230V
始動温度	15A	20A	30A	40A
10℃	86	97	100	100
0℃	74	89	98	100
-10℃	64	78	88	100
-20℃	56	69	75	100

お客様の「熱に関するお悩み」
まずはご相談ください

無料見積もり・温めのご相談等お気軽にご相談ください。

WEBフォームはこちら

注意点

本ヒーターは凍結防止などで一定温度の保持が不要かつ最高使用温度を越えない場合に限り、温度調節器なしでも使用可能です。しかし、一定の温度保持が必要な場合や耐熱温度を超える可能性がある場合は、必ず温度調節器などを併用し温度制御を行ってください。特に温度に敏感な内容物には、物性を考慮した温度制御を行ってください。
本ヒーターは初動時、初動電流が定格より多く流れます。漏電遮断器の選定に際しては初動電流を考慮してください。
最大使用長はスタート温度とブレーカーサイズにより変動します。
接地工事（D種接地工事）を必ず行ってください。
電気を供給する電路には専用の開閉器及び過電流遮断機を各極に設置してください。なお、電路に地絡が生じたときは自動的に電路を遮断する漏電遮断器（30mA）を各ヒーター回路に設置してください。
